Tutorial Flashing Hp China Menggunakan FLASHTOOL

Posted by nurhasan Sabtu, 04 Mei 2013 0 komentar


Tutorial Ini  Buat Untuk Yang Masih Belum Mengerti Penggunaan Dari Software Flashtool.

Yang Perlu Di siapkan Dalam Pengeflashan antara Lain:
1.Komputer Dong Paling Utama.
2.Software Flashtool (bisa Download Dulu Di SINI buat yang Belum Punya).
3.Firmware
3.Kabel Data DKU5 (kabel DATA NOKIA Yang Sudah Di Modifikasi).
4.Hape China Yang Akan Di Flash hehehehe.(Hp Yang Di Gunakan Untuk Tutorial Bermerek MYG Dengan Tipe 880
Jika semuanya Sudah Siap,Simak Keterangan Yang saya Uraikan Dengan Gambar Berikut Ini.

LANGKAH-LANGKAH:

1. Sebelum Menjalankan Software Flashtoolnya,Tancapkan Terlebih Dahulu Kabel Usb Ke Komputer Anda,Jika Kabel Usb Dku5 Belum Terinstall Tentunya Akan Meminta Driver,Install Drivernya Dan Cek Pada Device Manager,Apakah Sudah Terkoneksi Dengan Baik,Dan Ingat Pada Com Berapa Kabel Tersebut Terkoneksi. Berikut Gambar Kabel Dku5 Yang Sudah Di Modifikasi.



2. Solder 3 Pin GND,RX,Dan TX Dari Kabel Dku5 Ke Ponsel Seperti Gambar Di Bawah Ini .



3. Klik 2x Icon Flashtool Untuk Memulai Menjalankanya,Simak Gambar Dibawah Ini.


 4. Setelah Software Dijalankan Klik Pada Menu Option Pada Software Flashtool Lalu Set Baudrate Ke 921600,Kemudian Pilih Port Com Dimana Kabel Dku5 Terinstall,contoh Com 3,Kemudian Set Operation Methods NOR / NAND ( Sesi Ini Bisa Di Ketahui Dengan Cara Memory Test ),Selanjutnya Hilangkan Tanda Centang Pada Check Base Band HW Version.Berikut Gambaranya.


5. Selanjutnya Masuk Pada Menu MEMORY TEST Klik Pada Tombol START Lalu Tekan Dan Tahan Tombol Power Pada HP Sampai Prosesing Pembacaan Data Berjalan.
Bila Anda Sudah Tahu Kondisi Hp,Jenis Chip Flash,atau Kapasitas Dari Hp Tersebut,Maka Anda Tidak Perlu Ke Sesi Ini.
Karena Sesi Ini Di Perlukan Untuk Membaca Jenis Chip Flash NOR Atau NAND Serta Berapa Kapasitasnya.Berikut Gambaranya.


6. Prosesing Pembacaan Data Perangkat Sedang Berjalan,Tunggu Hingga Selesai Sampai 100% .Berikut Gambaranya.


7. Setelah Prosesing Selesai Maka Akan Terihat Perangkat Yang Terbaca,Di Sana Terdetec Chip Flash NOR Dengan Size 0x01000000 ( 16MB / 128 MB ).Dengan Ini Hp Siap Di Flashing.Berikut Gambaranya.


8. Selanjutnya Klik Menu Download > Download Agent > Pilih boot file > open.
Berikut Gambaranya

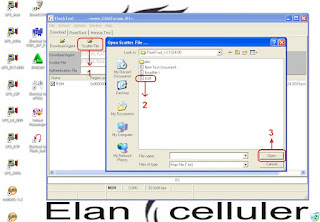

9. Setelah Memilih Boot File Kemudian Klik Scatter File > pilih Map File "SCAT" > Open.
Berikut Gambaranya.


10. Selanjutnya Klik ROM > Pilih Firmware > Open
Berikut Gambaranya.


11. Setelah Memilih Firmware Silahkan Klik Download Kemudian Tekan Dan Tahan Tombol Power Pada HP Tunggu Proses Booting Dan Downloading Firmware.
Berikut Gambaranya.


12. Tunggu Proses Uploading Atau Downloading Firmware,Setelah 100% Berarti Broses Flashing HP Anda Telah Berhasil.
Berikut Gambaranya.


Demikian
Terima Kasih Salam Sukses Selalu....
