Cara Bongkar Blackberry Bold 9700

Posted by nurhasan Senin, 22 Juli 2013 0 komentar



Untuk sparepart pengganti dan service tools dapat ditemukan ditoko kami.




Berikut adalah cara untuk membongkar Blackberry Bold 9700.




Lepaskan back cover, batere, sim dan memory card.

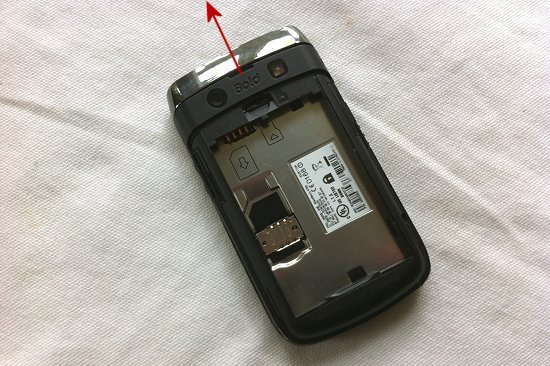

Lalu gunakan kartu kredit atau sejenis nya untuk melepaskan cover di bawah device seperti yang terlihat di gambar ini.


Ketika cover terlepas, akan ada 2 baut, lepaskan.

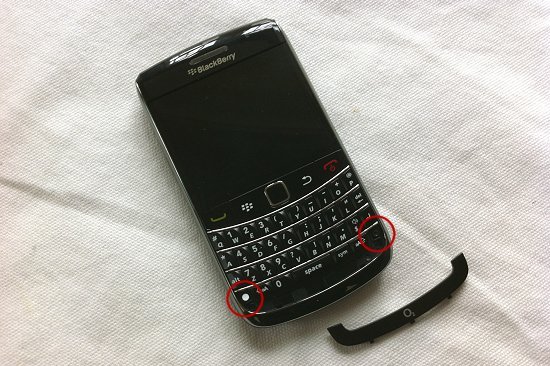

Sekarang, lepaskan bezel di 2 titik yang ditandai.


Lalu, lepaskan bezel di sisi device.


Bezel akan kendor, tapi masih tersangkut di ujung device. Putar device dan tekan bezel ke arah atas seperti di gambar.


Bezel akan terlepas, sekarang pindahkan keypad.


Begitu keypad sudah terlepas, akan ada 4 baut. Lepaskan. Konektor pita, yang ditandai dengan panah, harus dilepaskan dengan cara ditarik.


Bila sudah akan terlihat seperti dibawah.

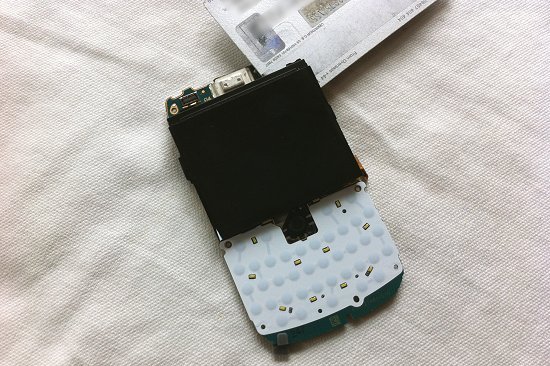

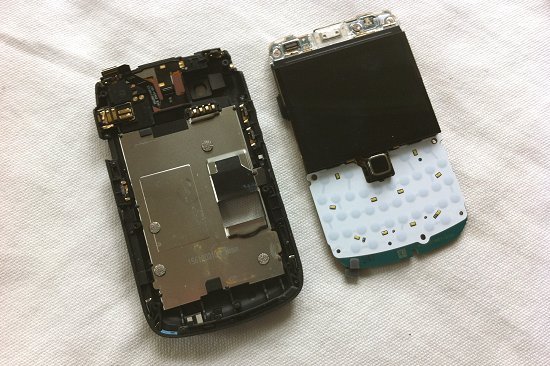

Sekarang lepaskan circuit board dan akan terlihat seperti ini.


Sekarang putar circuit board dan akan terlihat 2 konektor. Untuk melepaskannya dapat ditarik.

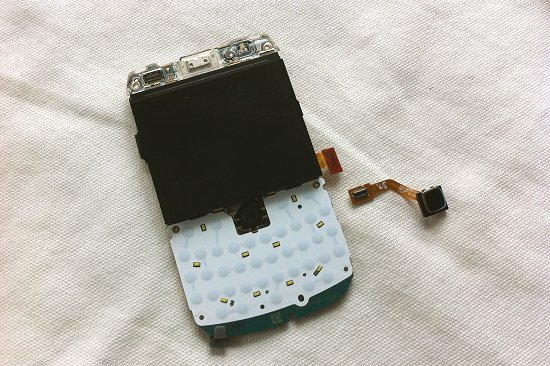

Trackpad juga dapat dilepas.


Lepaskan pelindung plastik dibagian atas circuit board.


Untuk melepaskan layar dapat dengan cara menekan 2 klik yang terletak diatas, perhatikan gambar dibawah.


Lalu gunakan hair dryer atau hot air gun untuk memanaskan bagian tepi atas layar. Ini akan membuat layar agak longgar dan dapat dilepas.


Ketika LCD sudah dilepas, akan terlihat seperti ini.


Putar layar dan catat nomor serinya, dibawah adalah layar dengan seri 004/111. Pastikan anda mengganti dengan seri yang sama.


Untuk merakit kembali anda dapat mengulangi langkah diatas secara terbalik
