Cara Bongkar Blackberry Curve 3G 9300

Posted by nurhasan Selasa, 30 Juli 2013 0 komentar

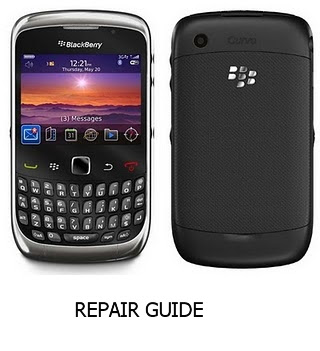

Curve 3G 9300.jpg




Berikut adalah cara untuk membongkar Blackberry Curve 3G 9300.




Pertama lepaskan back cover, sim, memory card dan batere. Ada 2 baut yang harus dilepaskan.




Sekarang cabut bezel dibawah device, Akan ada 2 baut, lepaskan. Kemudian lepaskan bezel bagian atas.


Ketika cover depan sudah terlepas maka akan terlihat seperti ini. Bagian hitam dibawah gambar juga akan terlepas. Lalu lepaskan keypad.


Sekarang, lepaskan lens depan dengan hati hati di kedua sisi. Untuk mempermudah dapat menggunakan hot air gun atau hair dryer.


Setelah terlepas maka akan terlihat seperti dibawah. Bagian belakang lens akan sedikit lengkep, taruh lah di tempat aman dengan hati hati sehingga dapat dipakai lagi nanti.


Lepaskan 4 baut yang terlihat.


Sekarang bagian utama device dapat dilepas.


Maka akan terlihat seperti ini.


Konektor pita yang ditandai lingkaran di kiri atas harus dilepaskan dengan cara mencabutnya. Lalu cabut klik besi yang ditandai di bagian kiri tengah.


Sekarang layar dapat di angkat dari circuit board. Bila anda ingin menganti trackpad juga silakan lanjutkan membaca. Jika anda hanya ingin mengganti LCD, langkah selanjutnya tidak perlu diikuti.


Lalu pisahkan frame keyboard dari circuit board.


Sekarang putar circuit board dan cabut stiker identifikasi.


Setelah itu akan terlihat seperti ini.


Dibawah adalah soket dimana kabel trackpad di masukkan. Bagian besinya dapat dibuka tutup dengan mudah. Dibawah ini adalah posisi saat terbuka. Untuk melepas trackpad dapat dengan mudah menariknya.


Trackpad sekarang terlepas. Ulangi seluruh langkah untuk merakit kembali.
